JJHBT系列 管材静液压试验机

管材静液压试验机主要用于热塑性管材、复合管材、钢管、工程液压管、石油

管及汽车压力管等各种流体输送用管材长期耐内压试验及液压瞬时爆破试验；也适用于管材管件热稳定性能（110℃、8760h）、

管材耐慢速裂纹增长（切口试验）、管材管件系统适应性等试验中压力测试。

产品远销国内并远销欧、美、亚等五十多个国家和地区。

静液压试验机由主机（压力控制系统）、恒温介质箱以及专用端封（封头）等三部分组成。其中恒温介质箱与专用封头可与不同工位主机连接，共同完成全部实验过程。下面分别介绍：

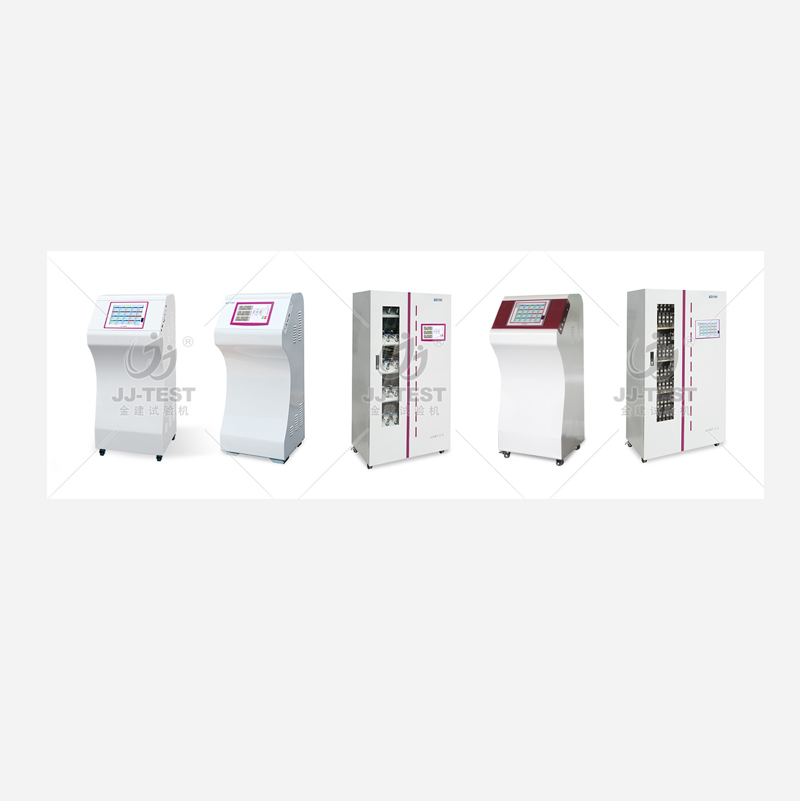

JJHBT系列静液压试验主机（压力控制系统）该产品有多个规格型号，压力试验范围从0.02MPa至350Mpa。压力控制系统采用模块化设计、双回路压力测控结构，升压时系统自动对管材口径及管材溶胀特性进行判别并制定升压方案，升压平稳快速、恒压准确稳定。补压系统不易堵塞，适应水质宽，不怕结垢，动作灵敏、噪音小，使用寿命长。

1.优异的压力控制性能 a. 采用专属压力控制器，实现压力数据高速采集及准确控制； b. 气控专用电磁阀，独特控制结构及特殊密封材质，控制性能优异，经久耐用； c. 智能压力控制算法，升压快速、恒压稳定。 2.高稳定性、高可靠性设计 a. 特有的压力缓冲硬件结构设计，压力控制更加稳定； b. 阀导式电磁阀模块化设计，仪器具备长期稳定性； c. 选用高端品牌压力传感器。 3.功能强大的测控软件 a. 试验管理与测控高度融合； b. 基于试验任务管理机制； c. 基于网络化实验室管理概念； d. 支持可定制化试验流程； e. 支持多试样分组报告模式。

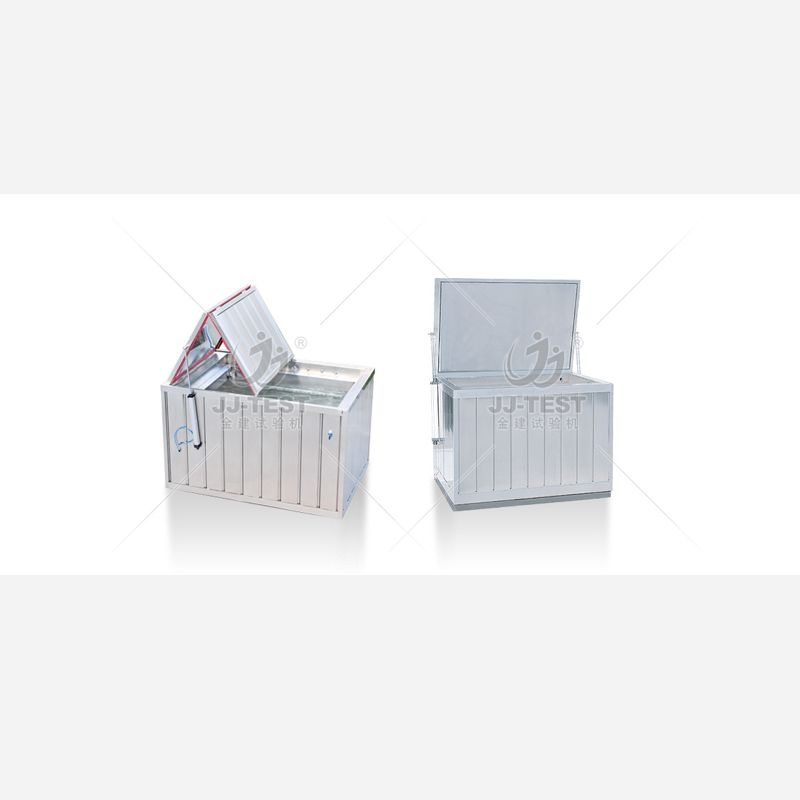

JJTANK恒温介质箱

恒温介质箱是管材、管件长期静液压试验、液压瞬时爆破试验的必需设备，在试验中提供所需环境温度。JJTANK系列恒温介质箱有三十余个规格型号，

适应于不同管材尺寸（大管径DN2000mm），也可根据客户要求特殊定制。

1、不锈钢内胆，配备不锈钢泵体；

2、优质的保温层，水温在95℃时，外箱体仍接近室温，提高了整机的安全性，

同时耗电量可节省70%以上；

3、完全解决了介质箱溢气的技术难题，介质箱设有蒸汽收集装置，高温不溢气；

4、结构架箱底，承载重量大，抗变形能力强；

5、气动开启箱盖，任意位置可控，便于观察试样状态；

6、智能补水，能保证箱体内温度不因补水而出现较大波动，因补水造成的温度波动小于0.1℃，

温度均匀稳定，省时省力；

7、多工位多组多口，独立连接，并配备大小管径试样充水装置，无需用户单独配置。

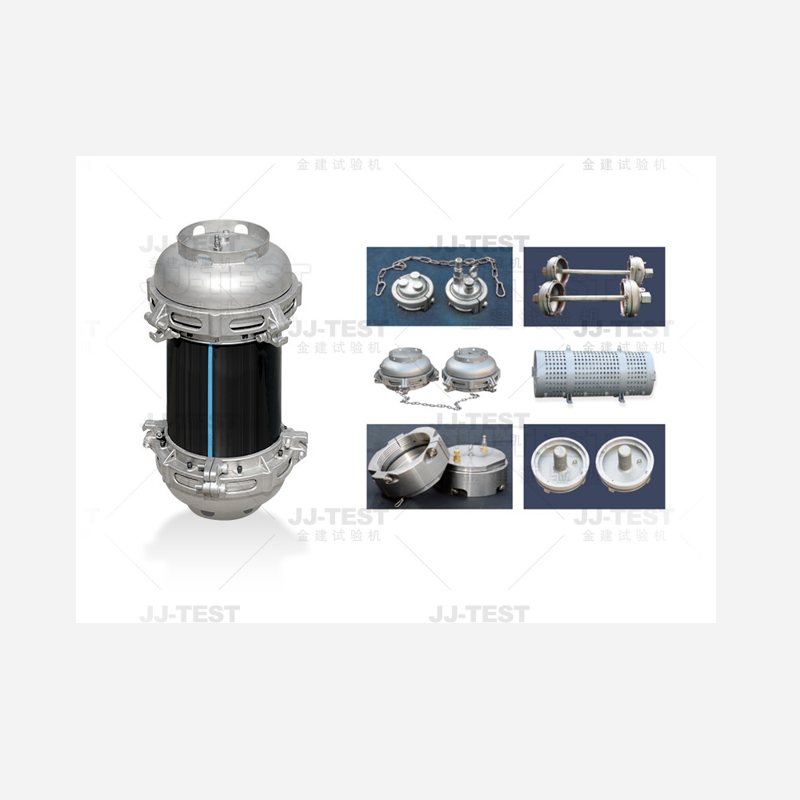

JJEC系列管材、管件端封（封头）

该系列产品是管材、管件耐内压、液压瞬时爆破以及管道适用性压力试验的必备配套产品，有A型、B型、内密封、外密封等多个规格型号，

适用于不同尺寸的实壁、结构壁、金属复合等管材、管件的端口密封。

管材、管件端封分为304不锈钢和优质碳钢材质，结构简单，操作便捷，密封性能好，强度高、质量轻、耐腐蚀。

1、φ10～φ800采用精密铸造加工，φ900～φ1600为机制封头，密封采用A型径向密封结构，

材质全部采用优质不锈钢材料，夹具零部件外表面不锈钢本色均匀一致，具有耐腐蚀性。

2、该封头结构简单，操作便捷，试验时实现了先装卡后密封的工序流程，

装卡密封无渗漏。

3、封头装配时无需专用装卡支架，3kg以上零部件均有安全吊装装置。

4、分瓣式夹紧块结构，可实现自动对心，使管材管件夹持更加牢固；夹紧块设计为镂空结构，

在保证强度的情况下体现为质量轻，易于搬运及组装操作，同时在加压过程中可对封头内部密

封处实时观察，DN400加紧块重7.3kg，单端组装后总重量≤50kg。

5、采用圆环椭圆封头支撑，有效防止夹具放入恒温介质箱时造成恒温介质箱底部磕碰及变形损坏。

6、采用模块化设计，通过模具、工装进行加工制造，零部件间具有一致性和互换性，

通过更换必要部分即可实现耐压能力升级。

7、通用性好，接口可与国外各个厂家压力主机和恒温介质箱配套使用。

符合标准
