GALAXY银河系列

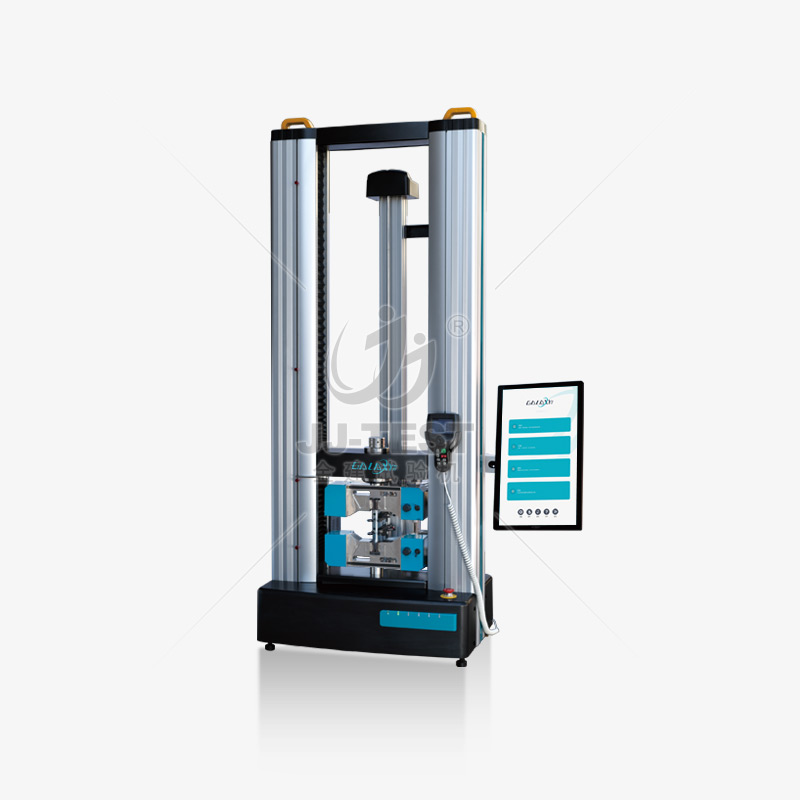

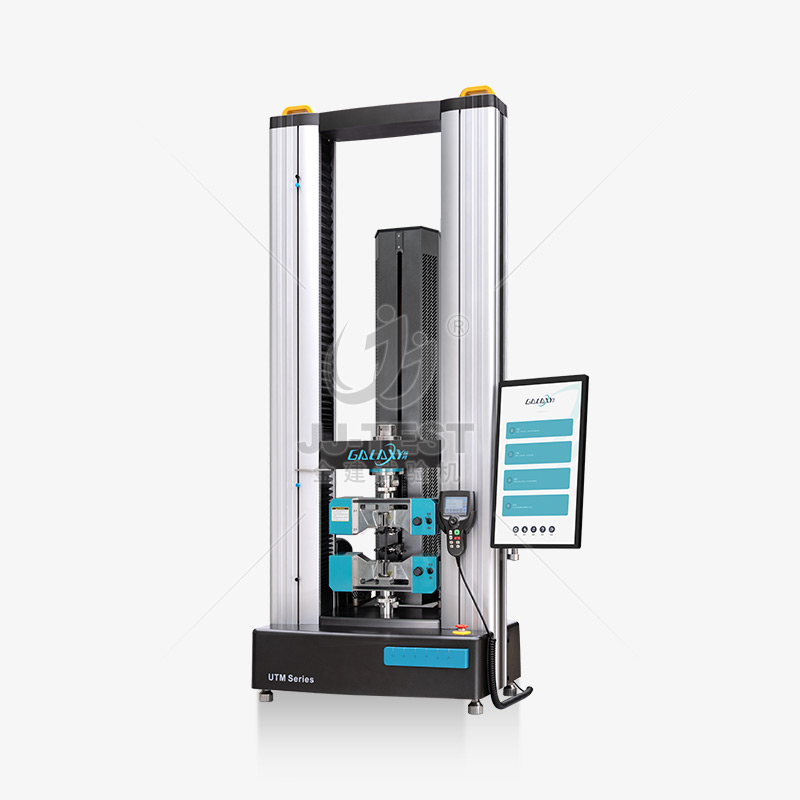

GALAXY银河系列电子万能试验机用于各种热固性、热塑性塑料的拉伸弹性模量、弯曲弹性模量、压缩模量、屈服强度、拉伸强度、断裂强度、断裂伸长率、压缩应力、压缩应变、剪切、剥离、撑口、撕裂、穿透等力学性能的测定,适用于工程塑料、增强尼龙、改性塑料、塑料异型材、塑料管材、塑料片材及薄膜等行业的材料分析及检验。
GALAXY银河系列电子万能试验采用先进技术和加工工艺,兼具优良的内在品质和外在美感,配置有功能强大的testExplorerII测控软件,使仪器具有高精度、智能传感、功能多样、高效便捷等特点。1. 高刚性、精密传动
①科学合理的力学结构设计,确保满载荷无残余变形;
②齿形带传动结构,运行噪音极低;
③配置高精度伺服控制系统+精磨级滚珠丝杠+精密行星减速机的高精密传动结构,实现电控加载系统的高精度控制;
2. 智能传感、高精度测量
①传感器数字化设计,支持传感器间智能互换;
②采用传感器身份识别技术,传感器任意接插,自动配置;
③进口高品质传感器,数据采集的精度高,稳定性好。
④业界优良的采样技术,有效分辩力高达三十万分之一, 仪器精度为0.5级时,有效测量范围可达0.2%~100%。
⑤传感器通道频带宽度大于9.2Hz的数据采集系统,绝不放过材料试验过程中的每个细节;
3. 功能多样
①可配置独创的复合型引伸计、全自动型引伸计、大变形引伸计、轴向小变形引伸计、径向小变形引伸计、挠度引伸计以及各种测试夹具,通过软件的强大的可扩展性,实现拉伸、压缩、弯曲、环刚度、环柔度、扁平、剪切、剥离、蠕变、持久等任意性能测试;
②配置高低温环境试验箱可完成特定环境温度下力学性能测试;
③可设置为恒力、恒位移、恒变形、恒应力速率、恒应变速率等多种控制方式,满足各种的试验需求。
4. 高效便捷
①采用多功能手柄,摇杆式操作,实现横梁位置升降调节、夹具初始位置自动定位、试样夹持后初始力微调、返车、清零、启动、停止、引伸计臂及夹头开合控制,以及各种试验参数或控制参数设定,同时直观显示力值、位移、变形等试验数据,还可脱离上位机完成计量校准操作。
②采用18.5”高清触摸工业平板电脑,配合多功能手柄,导航式操作,试验高效便捷。
③引伸计夹头开合气动控制,自动夹持试样;配置标距定位装置,试样标距无需划线。

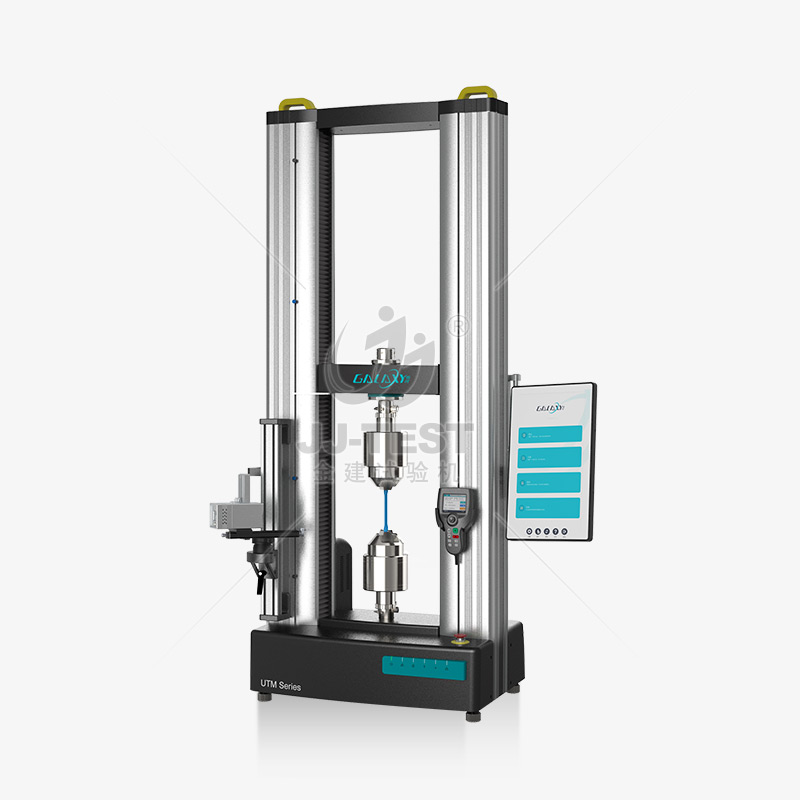

5. 独创的双栅弹性模量引伸计
①在滑线式引伸计的基础上复合了双栅弹性模量引伸计,试验过程中双精度引伸计可以自动切换,实现不更换试样,即可完成弹性模量和屈服前后应力/应变数据的连续测量;
②精度优于1um,大到可以测量到900mm的变形量甚至更大的尺寸。
③获得弹性模量数据后,数字引伸计测量臂自动脱离夹头,切换过程自动完成。
6. 软件功能强大

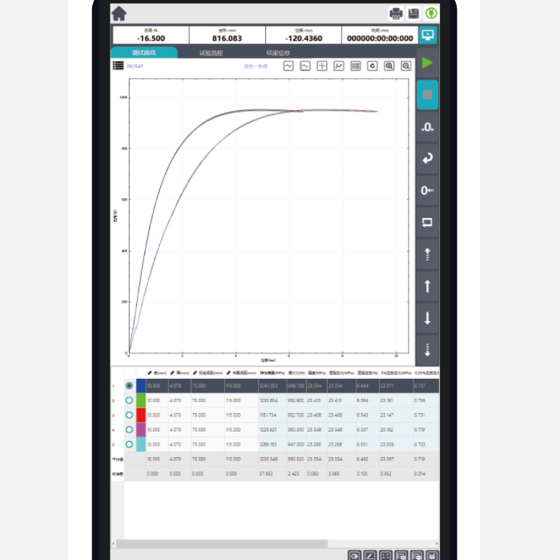

①简洁、强大、高效的testExplorerII软件,具有强的扩展性; 具有庞大的试验方法库,能够符合最常用的ISO、GB/T、ASTM,和EN标准。
②全开放的软件架构,具备试验方案设计功能,用户可根据需求灵活设计试验流程,可支持任何材料测试及数据分析;
③基于TestExplorerII测控系统向导式试验操作方式,易学易用;

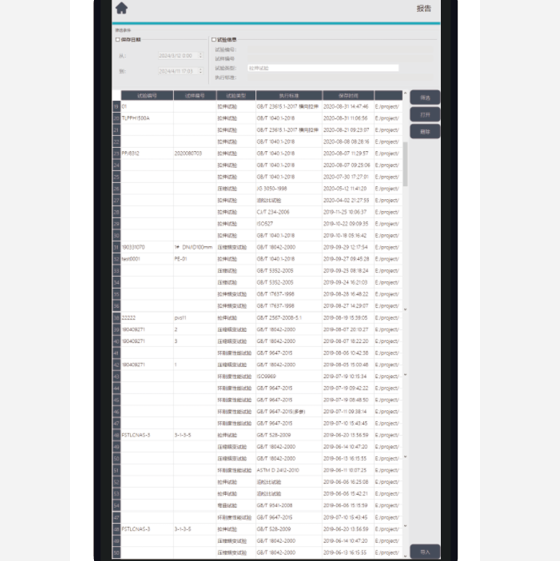

④具有多通道数据显示、多组试验曲线绘制、试验数据处理、试验结果编辑、导出、打印等功能。
7. 高安全性、高可靠性
①过负荷保护、过热、过流、过压等多种电子安全防护;
②具有急停、位置保护等多重保护装置,有效防止意外撞车和抛锚情况发生,用户使用无忧。
ISO 527-2019 |
ISO 178-2019 |
ASTM D 638-22 |
GB/T 16491-2022 |
GB/T 13022-91 |
GB/T 1040-2018 |
GB/T 1040-2008 |
GB/T 9341-2008 |
试验力 |
2000N |
试验机级别 |
0.5级 |
试验力测量范围 |
0.2%~100%FS |
试验力示值相对误差 |
±0.5% |
试验力分辨力 |
1/300000 |
变形测量范围 |
0.2~100%FS |
变形示值相对误差(复合型引伸计) |
1um或±0.5%以内 |
变形分辨力(复合型引伸计) |
0.1um@≤10mm,0.005mm@>10mm |
横梁位移示值相对误差 |
±0.5%以内 |
位移分辨力 |
0.001mm |
应力(力)速率控制范围 |
0.005~5%FS/S |
应力(力)速率相对误差 |
±1%设定值以内 |
应变(变形)速率控制范围 |
0.02~5%FS/S |
应变(变形)速率相对误差 |
速率<0.05%FS时,为设定值的±2%以内;速率≥0.05%FS时,为设定值的±0.5%以内 |
横梁速度调节范围 |
0.05mm/min~1000mm/min |
横梁速度相对误差 |
设定值的±0.5%以内 |
拉伸行程 |
900mm其他行程可定制 |
电 源 |
(220±10%)VAC 50Hz 1kVA 单相三线 |
主机尺寸(长×宽×高) |
(525×770×1950)mm |
主机重量 |
约80kg |
