摆锤冲击试验机
HIT

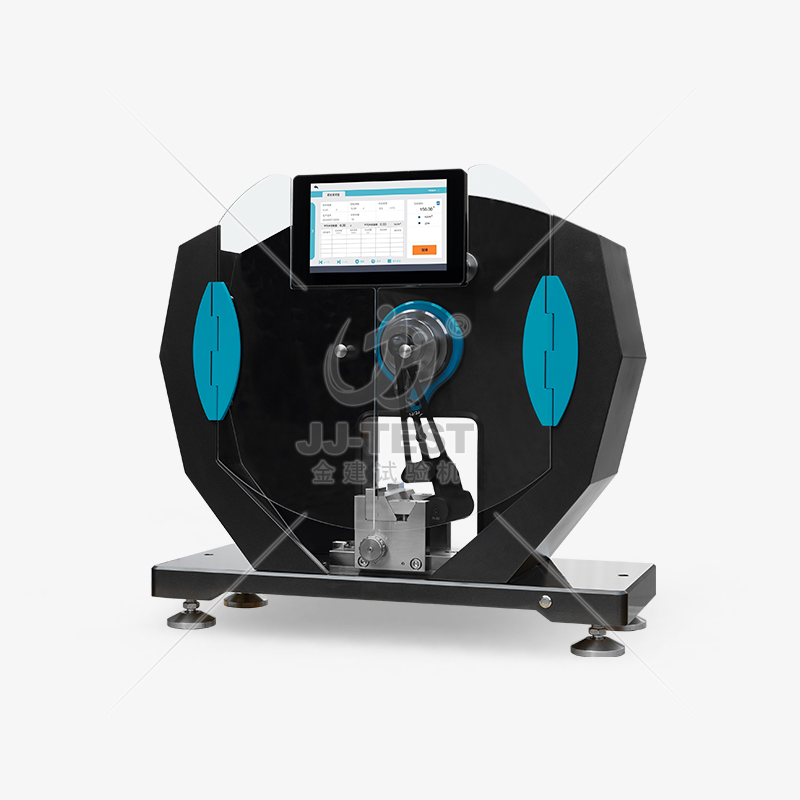

GALAXY 银河系电子式简支梁冲击试验机
用于硬质塑料(包括板材、管材、塑料异型材)、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料冲击韧性的测定。该系列产品设有多个规格型号，满足简支梁冲击、悬臂梁冲击、拉伸冲击、塑料管材简支梁冲击、超高分子量的双缺口冲击等试验要求。

符合标准

GB/T 21189,GB/T 1043,ISO 179-1
产品详情
产品特点
符合标准
技术参数
仪器配件

GALAXY 银河系


电子式简支梁冲击试验机



用于硬质塑料(包括板材、管材、塑料异型材)、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料冲击韧性的测定。该系列产品设有多个规格型号，满足简支梁冲击、悬臂梁冲击、拉伸冲击、塑料管材简支梁冲击、超高分子量的双缺口冲击等试验要求。



1.专利结构冲击摆

冲击摆锤体采用框架式结构设计，一次加工成型，精度高、刚性好、无震颤；采用锁母式固定结构，易于拆装；


锤体设有称重计量点，便于计量操作；

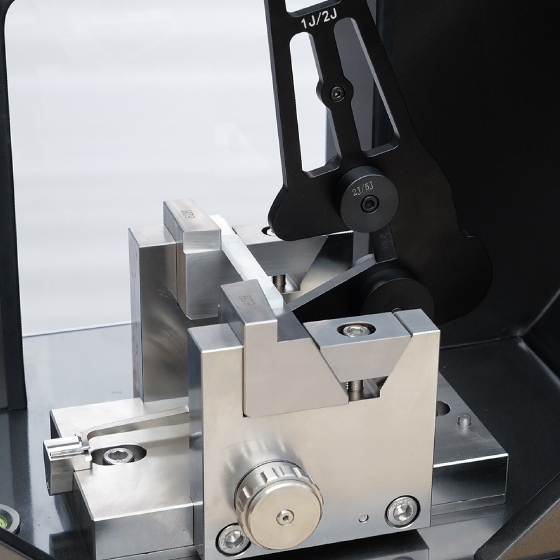

2.试样安装定位模块


设有试样对中装置，能够快速完成试样的定位和安装，提高测试效率，确保试验结果准确性；


3.安全高效


设有防护罩、门禁开关等多重安全防护装置；


设有自动、手动双模式制动装置，冲击完成后冲击摆快速制动；


4.高精度，多功能


摆锤冲击试验机智能集成数据采集处理器，技术先进、集成度高、性能稳定；


实时显示冲击角度，自动计算冲击能量及冲击强度；具有摩擦能损自动修正、单摆周期自动测量等辅助功能；


与试样尺寸智能测量仪联用，自动采集试样尺寸，批量处理试样信息及试验结果；


PC与触摸屏双向控制，可实现与远程数据库和信息化系统的通讯；


配置testDMS数据管理系统，可将试验数据导出，方便后期处理分析。



标准号
GB/T 1043
GBT/T 21189
ISO 179-1


GALAXY 银河系电子式简支梁冲击试验机

技术参数

Technical Parameter



型号
HIT-G2221
HIT-G2231
冲击能量
0.5、1.0、2.0、4.0、5.0
7.5、15.0、25.0、50.0
冲击速度
2.9m/s
3.8m/s
摆锤预扬角
150°
150°
冲击摆力矩
M0.5=0.26795 M1.0=0.53590M2.0=1.07180 M4.0=2.14359M5.0=2.67949
M7.5=4.01924 M15.0=8.03848
M25.0=13.39746 M50.0=26.79492
打击中心距
230mm
395mm
显示分辨力
0.001J
0.001J
冲击刀刃圆角半径
(2.0±0.5)mm
(2.0±0.5)mm
冲击刀刃夹角
(30±1)°
(30±1)°
钳口圆角半径
(1.0+0.1)mm
(1.0+0.1)mm
能量损失
0.5J:4% 1.0J:2% 2.0J:1% 4.0J:0.5% 5.0J:0.5%
0.50%
外形尺寸
(700x310x750)mm
(1200x330x1100)mm
所需空间
(2200x800x2200)mm
(2700x800x2700)mm
重量
150kg
200kg
